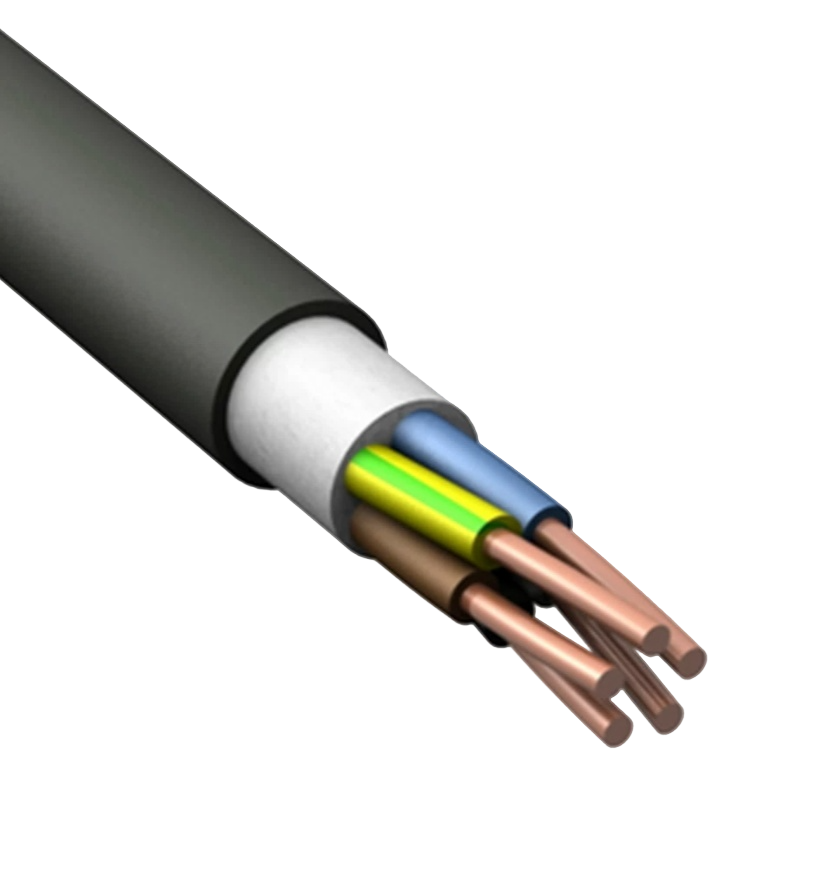

Кабель Конкорд ВВГнг(А)-LS 5х6 — полное описание и характеристики

📋 Основные технические характеристики

📝 Развёрнутое описание товара

Общие сведения и назначение

Пятижильный силовой электрокабель Конкорд ВВГнг(А)-LS 5х6 разработан для стационарной передачи и перераспределения электрической энергии в трёхфазных сетях переменного тока частотой 50 Гц с номинальным напряжением до 1 кВ. Наличие пяти медных проводников сечением 6 мм² каждый позволяет организовать полноценную трёхфазную линию по системе TN-S или TN-C-S с выделенными нулевым рабочим (N) и нулевым защитным (PE) проводниками. Такая конфигурация соответствует актуальным нормам ПУЭ 7-го издания и обеспечивает максимальный уровень электробезопасности объекта.

Конструктивное исполнение

Токоведущие жилы. Каждый из пяти проводников сформирован из цельнотянутой электротехнической меди первого класса гибкости. Монолитная структура жилы гарантирует минимальное омическое сопротивление по всей протяжённости трассы, превосходный контакт в болтовых, винтовых и пружинных зажимах, а также предсказуемое поведение при длительной токовой нагрузке вплоть до номинального значения.

Индивидуальная изоляция. На каждую жилу методом экструзии нанесён слой поливинилхлоридного пластиката повышенной термостойкости. Толщина изоляционного покрытия рассчитана на рабочее напряжение 1 кВ с запасом по электрической прочности. Изоляция окрашена в стандартизированные цвета:

• Фаза А — коричневый
• Фаза В — чёрный
• Фаза С — серый
• Нулевой рабочий проводник (N) — синий (голубой)
• Нулевой защитный проводник (PE) — жёлто-зелёный

Контрастная цветовая дифференциация исключает ошибки при коммутации и существенно ускоряет электромонтажные работы.

Скрутка. Изолированные жилы скручены между собой с определённым шагом повива, что придаёт кабелю геометрическую стабильность, облегчает протяжку через каналы и предотвращает взаимное смещение проводников при изгибах.

Внешняя оболочка. Поверх сердечника наложена герметичная защитная оболочка из специализированной ПВХ-композиции класса LS. Этот материал характеризуется пониженным содержанием галогенов, благодаря чему при термическом разложении образуется минимальное количество коррозионно-активных газов и оптически плотного дыма. Оболочка устойчива к истиранию, воздействию влаги, минеральных масел и слабых щелочных растворов.

Пожарная безопасность

Обозначение нг(А) подтверждает, что кабель прошёл сертификационные огневые испытания по наиболее строгой категории «А» согласно ГОСТ Р МЭК 60332-3-22. При групповой прокладке пучком пламя затухает самостоятельно и не распространяется за границы зоны прямого воздействия огня. Индекс LS (Low Smoke) свидетельствует о пониженном дымообразовании: оптическая плотность дыма и концентрация выделяемого хлористого водорода нормируются и не превышают предельных значений, установленных ГОСТ IEC 61034-2 и ГОСТ Р МЭК 60754-1/2.

Совокупность этих свойств делает кабель пригодным для монтажа на объектах с повышенными требованиями к пожарной безопасности: многоэтажные жилые комплексы, торгово-развлекательные центры, образовательные и медицинские учреждения, гостиницы, музеи, подземные сооружения, объекты метрополитена.

Условия прокладки и монтажа

Кабель предназначен для стационарной инсталляции внутри зданий и сооружений, а также на наружных трассах при условии защиты от прямого ультрафиолетового излучения. Допустимые способы прокладки:

• Открыто — по стенам, потолкам, строительным конструкциям на скобах, клипсах, кабельных полках и лотках
• В кабельных каналах и коробах — пластиковых, металлических, огнестойких
• В гофрированных и жёстких трубах — ПВХ, ПНД, стальных
• В штробах — с последующей заделкой строительными смесями
• В блочной кабельной канализации и кабельных шахтах
• На эстакадах и в галереях — при промышленной прокладке

Монтаж без предварительного прогрева допускается при температуре не ниже −15 °С. В более холодных условиях бухту или барабан необходимо выдержать в обогреваемом помещении не менее 24 часов либо воспользоваться передвижным устройством прогрева. Минимальный радиус изгиба при укладке — 7,5 наружных диаметров кабеля, что для данного типоразмера составляет примерно 140–150 мм. Соблюдение этого параметра предотвращает механическое повреждение изоляции и деформацию медных жил в зоне сгиба.

Область применения

• Вводные и распределительные линии жилых домов: подключение этажных и квартирных электрощитов с трёхфазным вводом, питание электроплит мощностью до 10 кВт.
• Коммерческие и офисные здания: магистральные участки от ГРЩ до групповых распределительных устройств, подключение систем вентиляции, кондиционирования, серверного оборудования.
• Промышленные предприятия: электроснабжение станков, насосных агрегатов, компрессорных установок мощностью до 20 кВт, питание цепей управления и автоматики.
• Социальная инфраструктура: школы, поликлиники, детские сады, спортивные комплексы — везде, где действующие нормативы предписывают применение кабельной продукции категории нг(А)-LS.
• Объекты наружного освещения и благоустройства: при подземной или защищённой прокладке — питание уличных фонарей, архитектурной подсветки, фонтанных систем.

Преимущества кабеля Конкорд ВВГнг(А)-LS 5х6

• Высокая токонесущая способность. Сечение 6 мм² обеспечивает длительно допустимый ток до 34 А при воздушной прокладке и до 41 А в грунте, что позволяет запитать трёхфазную нагрузку суммарной мощностью свыше 20 кВт.
• Полнокомплектная пятижильная архитектура. Наличие отдельных жил N и PE избавляет от необходимости прокладывать дополнительный защитный проводник, сокращает трудозатраты и стоимость монтажа.
• Производственный контроль. Завод «Конкорд» оснащён автоматизированными линиями волочения, отжига и экструзии. Каждая выпускаемая партия проходит высоковольтные приёмо-сдаточные испытания, измерение сопротивления изоляции и проверку геометрических размеров, что исключает поступление в продажу бракованной продукции.
• Пониженная токсичность горения. Композиция оболочки и изоляции содержит минимум галогеносодержащих добавок, что снижает риск отравления людей при пожаре и уменьшает коррозионное воздействие на электронное оборудование и металлические конструкции.
• Механическая надёжность. Толщина оболочки рассчитана с учётом многожильной конструкции увеличенного диаметра — кабель уверенно противостоит истиранию о кромки кабельных лотков, сжатию при замоноличивании в бетон, умеренным растягивающим нагрузкам при вертикальной прокладке.
• Долговечность и экономическая эффективность. Заявленный ресурс в 30 лет при правильной эксплуатации гарантирует многолетнюю окупаемость вложений без замены силовых линий и капитального ремонта электрической инфраструктуры.
• Простая идентификация. Маркировка на внешней оболочке содержит наименование завода-изготовителя, марку, типоразмер, напряжение, номер ТУ/ГОСТ, дату выпуска и метражную разметку с шагом 1 м, что упрощает учёт расхода при монтаже и инвентаризации.

Рекомендации по хранению и транспортировке

Кабель поставляется на деревянных барабанах (длины от 100 м и более) или в бухтах (отмеренные отрезки). Хранение рекомендуется в крытых складских помещениях или под навесом, обеспечивающим защиту от атмосферных осадков, прямого солнечного света и агрессивных химических сред. Барабаны следует устанавливать на ровное основание щекой вверх, не допуская ударных воздействий и деформации обшивки. Перевозка осуществляется любым видом крытого транспорта с надёжной фиксацией груза в соответствии с правилами перевозки тяжеловесных и крупногабаритных изделий.

Важно учитывать: при проектировании протяжённых питающих трасс необходимо выполнять расчёт падения напряжения. Для линий длиной свыше 30–40 метров при максимальной нагрузке, близкой к предельно допустимому току, целесообразно рассмотреть переход на следующий типоразмер — ВВГнг(А)-LS 5х10, чтобы потери в линии не превышали нормативных 5 % от номинального напряжения.
