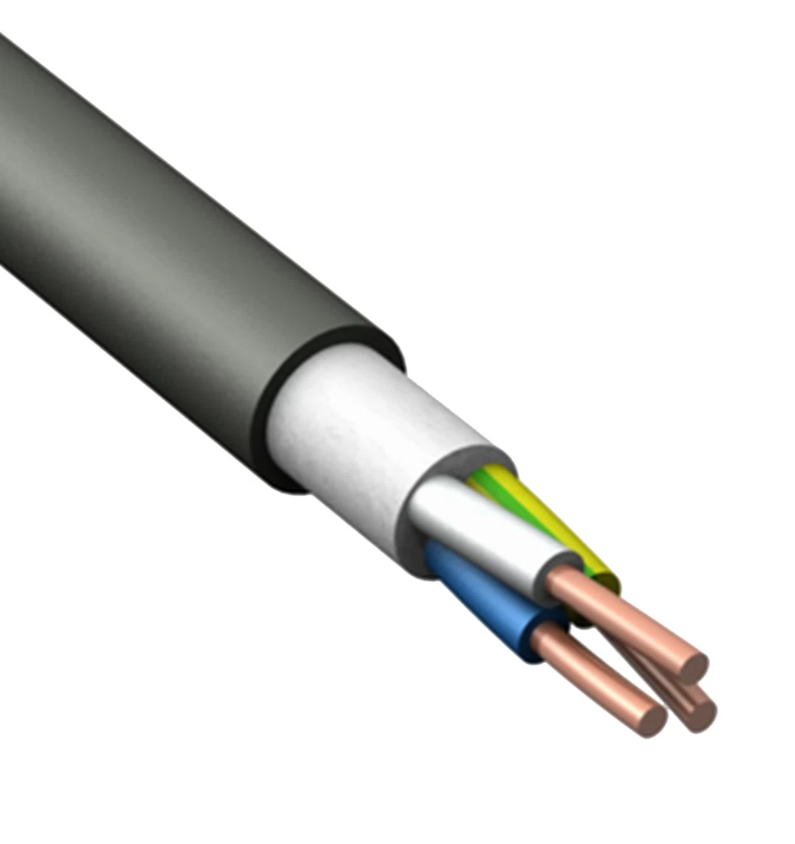

Кабель Конкорд ВВГнг(А)-LS 3х1,5

Технические характеристики (ГОСТ 31996-2012 + данные завода «Конкорд»)

Конструкция кабеля

• Токопроводящие жилы: медь электротехническая марки ММ (М1), класс гибкости 1 (монолитная однопроволочная) или класс 2 (многопроволочная – 7 проволок)
• Количество жил: 3
• Номинальное сечение каждой жилы: 1,5 мм²
• Диаметр жилы (класс 1): 1,38 мм (проверяется штангенциркулем: S = πd²/4 = 3,14 × 1,38² / 4 = 1,496 мм² ≈ 1,5 мм²)
• Форма жил: круглая
• Изоляция жил: ПВХ-пластикат пониженной пожарной опасности с добавлением антипиренов, толщина изоляции 0,7 мм
• Цветовая маркировка жил по ГОСТ 31947-2012: белый или коричневый (L – фаза), синий (N – нулевой рабочий), жёлто-зелёный (PE – защитный заземляющий)
• Заполнение между жилами: ПВХ-пластикат или жгуты из ПВХ (для придания круглой формы)
• Наружная оболочка: ПВХ-пластикат с пониженным дымо- и газовыделением (LS-компаунд), толщина 1,5 мм
• Цвет оболочки: чёрный (стандарт)
• Форма кабеля в поперечном сечении: круглая

Электрические параметры

• Номинальное напряжение: 660 В переменного тока / 1000 В постоянного тока
• Рабочая частота: до 50 Гц (400 Гц – по согласованию)
• Испытательное напряжение (заводское): 3000 В переменного тока в течение 10 минут
• Электрическое сопротивление токопроводящей жилы при +20 °C: не более 12,1 Ом/км (по ГОСТ 22483-2012, класс 1)
• Сопротивление изоляции жилы при +20 °C: не менее 10 МОм·км
• Допустимый длительный ток нагрузки:

• Ток короткого замыкания (1 секунда): 170 А
• Допустимая перегрузка (до 8 часов в сутки): 22 А (открыто), 18 А (в трубе)

Физические параметры

• Наружный диаметр кабеля: 8,2–9,0 мм
• Масса 1 метра кабеля: 0,15 кг (150 г/м)
• Масса бухты 100 м: 15 кг
• Минимальный радиус изгиба при монтаже: 10 × наружный диаметр = 82–90 мм (~9 см)
• Усилие на разрыв: не менее 60 Н/мм² (жила)

Температурные параметры

• Рабочая температура эксплуатации: от -50 до +70 °C
• Максимальная температура жилы в нормальном режиме: +70 °C
• Максимальная температура жилы при перегрузке (до 8 ч/сут): +80 °C
• Максимальная температура жилы при коротком замыкании (до 4 сек): +160 °C
• Температура прокладки без предварительного подогрева: не ниже -15 °C
• Температура хранения: от -50 до +50 °C

Пожарные характеристики

• Нераспространение горения: ГОСТ 31565-2012, категория А (самая строгая – испытание пучком из 7 отрезков по 3,5 м)
• Дымообразование: ГОСТ IEC 61034-2-2012 – прозрачность в камере ≥ 60% (Low Smoke)
• Токсичность продуктов горения: класс Т1 – малоопасные (по ГОСТ 12.1.044-89)
• Коррозионная активность продуктов горения: пониженная – содержание HCl при горении ≤ 80 мг/г (обычный ВВГнг – до 150 мг/г)
• Кислородный индекс: ≥ 30% (самозатухание при удалении источника пламени)

Срок службы и гарантия

• Гарантийный срок: 5 лет с даты изготовления (при соблюдении условий хранения и эксплуатации)
• Срок службы: не менее 30 лет
• Средний ресурс: 40–50 лет (по результатам ускоренных испытаний ВНИИКП)

Область применения кабеля ВВГнг(А)-LS 3×1,5

✅ Где МОЖНО и НУЖНО использовать

• Группы освещения в квартирах, коттеджах, таунхаусах – основное назначение. Автомат 10А, УЗО 30 мА
• Светодиодное освещение офисов, магазинов, складов – до 3 кВт на линию
• Подключение вентиляторов вытяжных (ванная, кухня) – до 200 Вт
• Питание блоков управления умного дома, контроллеров, слаботочных систем
• Подключение термостатов тёплого пола (управление, не нагрев)
• Прокладка в гофре ПВХ (серая d=16–20 мм) по бетону, кирпичу, газобетону
• Прокладка в штробе под штукатурку (глубина штробы 20–25 мм)
• Прокладка в кабель-канале (короба) открыто по стенам и потолку
• Прокладка по кабельным лоткам (категория А позволяет пучковую прокладку)
• Прокладка за подвесными потолками (Армстронг, ГКЛ) – LS обязателен по ФЗ-123
• Жилые дома, детские сады, школы, больницы, ТЦ – по требованиям пожарного регламента

❌ Где НЕЛЬЗЯ использовать ВВГнг(А)-LS 3×1,5

• Розеточные группы – сечение 1,5 мм² недостаточно, нужен 3×2,5 (автомат 16А)
• Электроплиты, духовки, бойлеры – нужен 3×4 или 3×6
• Ввод в дом от щита учёта – нужен 3×10 или 3×16
• Подземная прокладка без трубы – нужен бронированный ВБШв
• Прокладка по деревянным стенам без металлической трубы – нарушение ПУЭ п.2.1.40
• Бани, сауны, парилки – температура выше +70 °C, нужен РКГМ или термостойкий ПВКВ
• Подвижное подключение (удлинители, переноски) – нужен гибкий ПВС или КГ
• Наружная прокладка по фасаду без защиты от УФ – оболочка разрушается за 3–5 лет (нужна гофра чёрная ПНД или металлорукав)

Что можно подключить на кабель 3×1,5 (таблица нагрузок)

Золотое правило: кабель 3×1,5 → автомат 10А → только освещение. Кабель 3×2,5 → автомат 16А → розетки.

ТОП-12 ошибок при монтаже кабеля 3×1,5 (реальные случаи 2024–2025)

1. Ставят автомат 16А на кабель 1,5 мм² → это самая распространённая и самая опасная ошибка. При токе 16А кабель 1,5 мм² нагревается до +85 °C, изоляция размягчается, через 2–5 лет – короткое замыкание. Правильно – только автомат 10А.

2. Подключают розетки на кабель 1,5 мм² → утюг (2200 Вт) + чайник (2000 Вт) = 4200 Вт = 19А. Автомат 10А отключит, а если стоит 16А (ошибка №1) – кабель загорится.

3. Прокладывают по деревянному потолку в ПВХ-гофре → при коротком замыкании ПВХ-гофра прогорает за 0,3 секунды, дерево воспламеняется. По дереву – только стальная труба или металлорукав РЗ-Ц.

4. Соединяют жилы скруткой без пайки или клемм → запрещено ПУЭ п.2.1.21. Со временем скрутка ослабевает, нагревается, возгорается. Допускаются: клеммы WAGO 221/222, гильзы ГМЛ с опрессовкой, сварка, пайка.

5. Не оставляют запас кабеля в подрозетнике → при замене выключателя не хватает длины. Запас 15–20 см обязателен.

6. Используют кабель без маркировки LS в жилом доме → нарушение ФЗ-123 и СП 256. При пожаре страховая откажет в выплате.

7. Прокладывают кабель диагонально в стене → при сверлении стены через 5 лет попадают в кабель. Прокладка только вертикально и горизонтально, строго по СП 76.13330.

8. Не проверяют целостность изоляции мегаомметром после монтажа → скрытый дефект изоляции проявляется через 1–3 года, когда стены уже отделаны.

9. Тянут одну линию освещения на всю квартиру → при отключении автомата – полная темнота. Минимум 2 группы освещения на квартиру.

10. Не надевают гофру при прокладке в стяжке → при повреждении стяжки кабель невозможно заменить без вскрытия пола.

11. Путают жилы: фазу подключают на жёлто-зелёный проводник → смертельная опасность – на корпусе светильника оказывается фаза вместо заземления.

12. Покупают кабель без сертификата у неизвестного продавца → сечение занижено на 20–30%, медь с примесями, изоляция не держит температуру. Кабель Конкорд прошёл аудит «Честный кабель» – сечение соответствует заявленному.

Как правильно рассчитать количество кабеля на квартиру

Пример: двухкомнатная квартира 55 м², стандартная планировка.
