Подвес нониус верхняя часть Knauf 500 мм (1 шт)

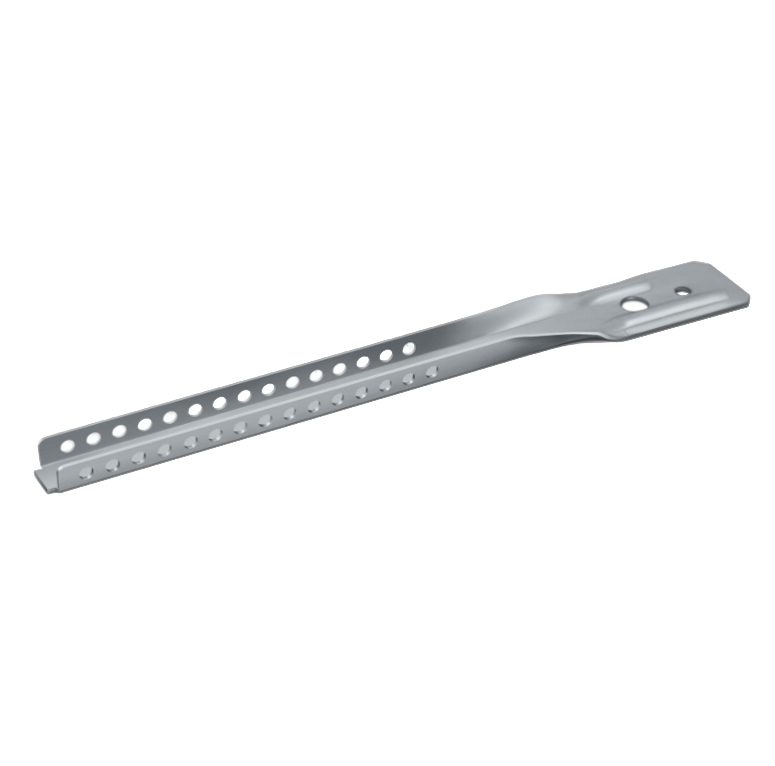

Подвес-нониус КНАУФ (верхняя часть) 500 мм — это специализированный металлический крепёжный элемент, являющийся основной несущей составляющей двухкомпонентной подвесной системы «нониус» для монтажа подвесных потолков со значительным отступом от базового перекрытия. Верхняя часть подвеса обеспечивает надёжное крепление всей потолочной конструкции к несущему основанию (железобетонной плите, металлической балке, деревянному перекрытию).

Длина 500 мм относится к категории удлинённых подвесов и позволяет создавать потолочные конструкции с отступом от перекрытия в диапазоне от 250 до 500 мм (в сочетании с нижней частью стандартной длины). Это оптимальное решение для помещений, где необходимо скрыть массивные инженерные коммуникации — магистральные воздуховоды, трубопроводы, кабельные лотки, а также для выравнивания значительных перепадов высот базового потолка.

Конструктивно верхняя часть представляет собой перфорированную металлическую спицу (тягу) с монтажной пластиной или проушиной на одном конце для крепления к перекрытию, и системой перфорации по всей длине для соединения с нижней частью подвеса.

Технические характеристики

Геометрические параметры

• Общая длина: 500 мм
• Рабочая длина (диапазон регулировки): 250–500 мм
• Ширина тяги: 25–30 мм
• Толщина металла: 0,8–1,0 мм
• Размер монтажной пластины/проушины: ~40х40 мм (или диаметр отверстия под анкер 6–8 мм)
• Перфорация: Ряд отверстий диаметром 4–5 мм с шагом 8–10 мм по всей длине
• Диаметр крепежного отверстия: 6–8 мм (под анкером или дюбелем)

Материал и покрытие

• Материал: Низкоуглеродистая сталь
• Тип покрытия: Цинковое покрытие (метод Сендзимира или электрогальваническое)
• Толщина цинкового слоя: 10–18 мкм
• Класс покрытия: Ц1–Ц2 по ГОСТ 14918
• Цвет: Серебристый металлик (естественный цвет оцинковки)

Прочностные характеристики

• Допустимая нагрузка на один подвес (в сборе): до
• Рекомендуемая рабочая нагрузка: до 25 кг
• Прочность на разрыв: не менее 500 Н
• Прочность монтажного узла: зависит от типа анкера и материала перекрытия

Эксплуатационные параметры

• Диапазон рабочих температур: от –40°C до +80°C
• Коррозионная стойкость: Высокая (для сухих и нормальных влажностных условий)
• Группа горючести: НГ (негорючий материал)
• Срок службы: не менее 25 лет в нормальных условиях эксплуатации

Комплектность системы нониус

Для полноценного функционирования подвесной системы необходимы обе части подвеса-нониус:

Дополнительные комплектующие для монтажа

• Анкер забивной/клиновой — для крепления к бетонным перекрытиям
• Дюбель металлический — для крепления к кирпичным и блочным основаниям
• Шуруп по дереву/металлу .
• Фиксатор (шплинт, болт М6, быстросъёмный палец) — для соединения верхней и нижней частей
• Профиль потолочный КНАУФ ПП 60х27 — несущий элемент каркаса

Типоразмеры верхних частей подвеса-нониус КНАУФ

Примечание: указанные значения отступов приведены с учётом использования стандартной нижней части длиной 120 мм.

Область применения

Основные сферы использования

• Офисные здания: Монтаж подвесных потолков над фальшполами с коммуникациями.
• Торговые центры: Скрытие вентиляционных систем, противопожарных трубопроводов, освещения.
• Производственные помещения: Размещение технологических коммуникаций над подвесным потолком.
• Медицинские учреждения: Монтаж потолков с интегрированными системами вентиляции и кондиционирования.
• Рестораны и кафе: Создание дизайнерских потолков с перепадами высот.
• Жилые помещения: Квартиры и дома с высокими потолками (от 3,5 м).

Типичные задачи

• Скрытие магистральных воздуховодов диаметром 200–400 мм
• Размещение приточно-вытяжных установок
• Прокладка трубопроводов отопления и водоснабжения
• Установка
• Выравнивание перепадов перекрытий более 100 мм
• Устройство многоуровневых потолочных конструкций

Преимущества

• Увеличенный диапазон регулировки: Длина 500 мм позволяет создавать потолки с отступом до полуметра от перекрытия.
• Высокая несущая способность: Надёжное крепление каркаса с многослойной обшивкой из ГКЛ/ГВЛ.
• Точная регулировка:Перфорация
• Универсальность крепления: Совместимость с различными типами анкеров и оснований (бетон, кирпич, металл, дерево).
• Коррозионная стойкость: Оцинкованное покрытие защищает от коррозии в течение всего срока эксплуатации.
• Простота установки: Не требует сварки и специализированного оборудования.
• Пожаробезопасность:Негорючий материал,

Рекомендации по монтажу

Подготовительные работы

1. Выполнить проектный расчёт количества подвесов и точек крепления.
2. Разметить на базовом потолке оси несущих профилей и точки установки подвесов.
3. Стандартный шаг подвесов вдоль профиля — 1000 мм.
4. Расстояние от стены до первого подвеса — не более 1000 мм.
5. При повышенных нагрузках (двухслойная обшивка, дополнительная звукоизоляция) шаг уменьшить до 600–800 мм.

Порядок

1. Крепление верхней части к перекрытию

• Бетонное перекрытие: Использовать анкер-клин или забивной анкер диаметром 6 мм. Глубина засверливания — не менее 40 мм.
• Пустотная плита: Применять специальные анкеры для пустотных плит или устанавливать крепёж в рёбра жёсткости.
• Металлическая балка: Использовать саморезы по металлу или болтовое соединение.
• Деревянное перекрытие: Применять шурупы длиной не менее 50 мм.

2. Соединение с нижней частью

• Вставить нижнюю часть подвеса в верхнюю, совместив перфорированные участки.
• Выставить требуемую высоту подвеса согласно разметке (лазерному уровню).
• Зафиксировать положение с помощью:
  • Шплинта (быстрый монтаж)
  • Болта М6 с гайкой (максимальная надёжность)
  • Специального быстросъёмного фиксатора

3. Установка потолочного профиля

• Вставить профиль ПП 60х27 в захват нижней части подвеса.
• Зафиксировать профиль загибами нижней части или саморезами LN 9 мм.
• Проверить горизонтальность каркаса с помощью уровня.

Важные указания

• Перед
• Не использовать пластиковые дюбели для потолочного крепления — только металлические анкеры.
• Не превышать допустимую нагрузку на один подвес (40 кг).
• При монтаже в сейсмоопасных районах применять дополнительные диагональные связи.
• В помещениях с повышенной влажностью (бассейны, сауны) использовать элементы с усиленным антикоррозионным покрытием.

Расчёт количества подвесов

Стандартный расчёт

Количество подвесов = (Длина помещения / Шаг подвесов) × Количество рядов профилей + 10% запас

Пример

• Комната:6 ×
• Шаг несущих профилей: 1200 мм (5 рядов профилей)
• Шаг подвесов вдоль профиля: 1000 мм
• Количество подвесов в одном ряду:6000 / 1000 = 6
• Общее количество:6 ×
• С учётом запаса 10%:33

Возможные ошибки при монтаже

Хранение и транспортировка

• Хранить в сухих закрытых помещениях при температуре от –15°C до +40°C.
• Избегать контакта с водой, кислотами и агрессивными химическими веществами.
• Не допускать механических деформаций (изгибов, вмятин, скручивания).
• Складировать в горизонтальном положении на ровной поверхности.
