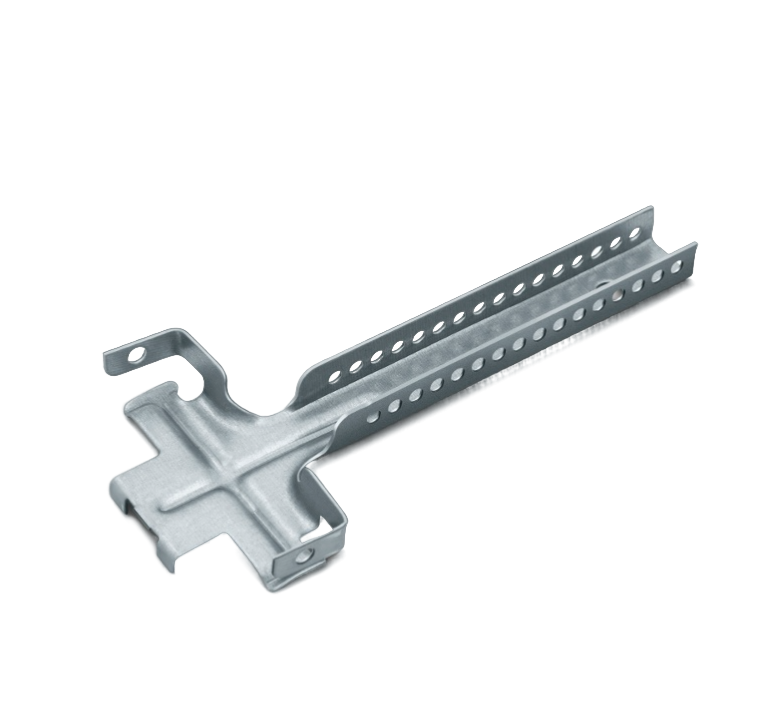

Подвес нониус КНАУФ, нижняя часть (1 шт.)

Подвес-нониус КНАУФ (нижняя часть) — это специализированный металлический крепёжный элемент, являющийся составной частью двухкомпонентной подвесной системы «нониус» для монтажа подвесных потолков. Нижняя часть подвеса предназначена для непосредственного соединения с несущими профилями потолочного каркаса и обеспечивает возможность точной регулировки высоты подвесной конструкции.

Система подвесов-нониус разработана для случаев, когда требуется значительное отступление подвесного потолка от базового перекрытия — от 120 мм до 1000 мм и более. Это особенно актуально при монтаже потолков в помещениях с высокими потолками, при необходимости скрыть инженерные коммуникации большого диаметра, вентиляционные короба или при выравнивании значительных перепадов плит перекрытия.

Название «нониус» происходит от принципа работы подвеса — две части (верхняя и нижняя) соединяются между собой с возможностью ступенчатой регулировки по высоте, подобно шкале нониуса в измерительных инструментах.

Технические

Геометрические параметры

• Длина нижней части: 120 мм (стандартная)
• Ширина: 25–30 мм
• Толщина металла: 0,7–1,0 мм
• Перфорация: Ряд отверстий с шагом ~8–10 мм для регулировки высоты
• Отверстие для профиля: Прямоугольный вырез или загибы для фиксации потолочного профиля ПП 60х27

Материал и покрытие

• Материал: Оцинкованная сталь
• Тип покрытия: Цинковое покрытие методом Сендзимира или горячего цинкования
• Толщина цинкового слоя: не менее 10–18 мкм
• Коррозионная стойкость: Высокая (для эксплуатации в сухих и нормальных влажностных условиях)

Эксплуатационные показатели

• Допустимая нагрузка на один подвес (в сборе): до 40 кг
• Рекомендуемая рабочая нагрузка: до 25 кг
• Диапазон регулировки (совместно с верхней частью): от 120 мм до 250 мм (стандартные части); до 1000 мм и более (при использовании удлинённых верхних частей)
• Совместимость: Потолочный профиль КНАУФ ПП 60х27 мм

Комплектность и совместимость

Состав системы подвеса-нониус

Для полноценного монтажа подвесного потолка с использованием системы нониус необходимы обе части подвеса:

Дополнительные комплектующие

• Анкерный элемент или дюбель — для крепления верхней части к перекрытию
• Профиль потолочный ПП 60х27 — несущий профиль каркаса
• Соединитель одноуровневый «краб» — для соединения профилей в одной плоскости
• Удлинитель профилей — при необходимости наращивания длины

Область применения

Подвес-нониус применяется в системах подвесных потолков КНАУФ, где требуется:

Основные сферы использования

• Подвесные потолки со значительным отступом: Когда расстояние от базового потолка до плоскости подвесной конструкции превышает 120 мм.
• Скрытие инженерных коммуникаций: Вентиляционные короба, магистральные трубопроводы, кабельные лотки, воздуховоды кондиционирования.
• Выравнивание перепадов перекрытий: Компенсация значительных неровностей и уклонов базового потолка.
• Многоуровневые потолочные конструкции: Создание сложных архитектурных форм с перепадами высот.

Типы помещений

• Офисные и административные здания
• Торговые центры и магазины
• Производственные и складские помещения
• Медицинские учреждения
• Образовательные учреждения
• Жилые помещения с высокими потолками
• Рестораны, кафе, развлекательные заведения

Преимущества системы нониус

• Большой диапазон регулировки: Возможность отступа от перекрытия на расстояние до 1 метра и более при использовании различных комбинаций верхних частей.
• Ступенчатая точная регулировка: Перфорация на обеих частях подвеса позволяет выставить необходимую высоту с точностью до нескольких миллиметров.
• Высокая несущая способность: Надёжная фиксация каркаса даже при значительных нагрузках от многослойных обшивок.
• Простота монтажа: Интуитивно понятная система соединения без необходимости специального инструмента.
• Коррозионная стойкость: Оцинкованное покрытие обеспечивает защиту от ржавчины в нормальных условиях эксплуатации.
• Универсальность: Совместимость со всеми системами подвесных потолков КНАУФ.

Сравнение с прямым подвесом

Рекомендации по монтажу

Подготовительные работы

1. Выполнить разметку точек крепления подвесов на базовом потолке согласно проекту.
2. Стандартный шаг установки подвесов — 1000 мм вдоль несущих профилей.
3. Расстояние от стены до первого подвеса — не более 1000 мм.

Порядок монтажа

1. Крепление верхней части: Зафиксировать верхнюю часть подвеса-нониус к базовому потолку с помощью анкера или металлического дюбеля. Для бетонных перекрытий рекомендуется использовать анкер-клин или забивной анкер.

2. Соединение частей: Вставить нижнюю часть подвеса в верхнюю таким образом, чтобы перфорированные участки обеих частей совместились.

3. Регулировка высоты: Выставить необходимую высоту подвеса, совместив отверстия на требуемом уровне.

4. Фиксация: Зафиксировать положение частей относительно друг друга с помощью шплинта, болта с гайкой или специального фиксирующего элемента (в зависимости от модификации).

5. Установка профиля: Вставить потолочный профиль ПП 60х27 в нижний захват подвеса и зафиксировать загибами или саморезами.

Важные указания

• Убедиться в надёжности крепления верхней части к перекрытию перед навешиванием профилей.
• Не превышать допустимую нагрузку на один подвес.
• При монтаже тяжёлых потолочных конструкций уменьшить шаг установки подвесов до 600–800 мм.
• В помещениях с повышенной влажностью использовать элементы с усиленным антикоррозионным покрытием.

Расчёт количества

Формула расчёта

Количество подвесов на помещение определяется по формуле:

N = (S / a × b) + запас 10%

Где:

• S — площадь потолка (м²)
• a — шаг подвесов вдоль профиля (обычно 1,0 м)
• b — шаг между рядами профилей (обычно 1,2 м)

Пример расчёта

Для помещения площадью 20 м²:

• N = 20 / (1,0 × 1,2) =
• С учётом запаса 10%: ~19 комплектов (верхняя + нижняя часть)

Хранение и транспортировка

• Хранить в сухих помещениях при температуре от –15°C до +35°C.
• Избегать контакта с агрессивными химическими веществами и кислотами.
• Не допускать механических деформаций (изгибов, вмятин).
• При хранении на открытом воздухе защитить от атмосферных осадков.
• Срок хранения в оригинальной упаковке — не ограничен.
